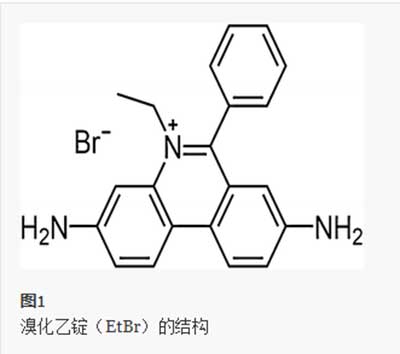

活性炭吸附溴化乙錠,在溴化乙錠的研究中，我們研究了通過氧化活性炭作為吸附劑從水性基質中的吸附。溴化乙錠(EtBr)是一種有效的誘變劑和有毒化學物質。它也是分子生物學實驗室用作技術如瓊脂糖凝膠電泳的熒光標記(核酸染色)之間的一種嵌入式常用試劑。因為溴化乙錠的獨特結構類似于DNA，所以它可以很容易插入到DNA鏈中。因此，在生命科學領域，它通常用作各種技術中的核酸熒光標記。

　　最近，許多研究已經完成對溴化乙錠吸收過程，并已與經典的吸附劑，如碳納米管，粘土，石墨烯，活性炭和改性活性炭等等。活性炭由于其高選擇性，有利的物理化學穩(wěn)定性和結構多樣性而更有吸引力。已經對有機或無機污染物吸附在活性炭上進行了廣泛的實驗，如甲醛分子，鈾，1-萘酚，染料的吸附。因此，活性炭可能是去除水中污染物的良好吸附劑。在這項實驗中，吸附過程進行了17分鐘，298 K和pH 8，從水性基質中除去溴化乙)，由活性炭氧化物表面作為水性基質的吸附劑。活性炭氧化物表面對溴化乙錠的吸附通過偽二階動力學模型的類型(I)得到很好的解釋。

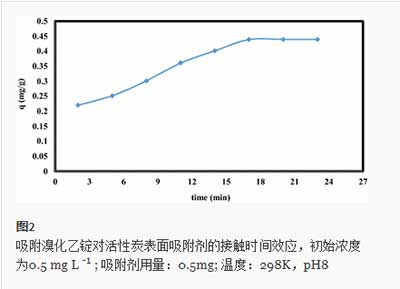

　　吸附實驗通過加入0.5毫克氧化活性炭表面作為吸附劑的在20毫升的溴化乙錠與0.5毫克的L的已知濃度的溶液進行-1。收集樣品，通過應用分光光度計，在2、5、8、11、14、17和20分鐘后。使用分批技術進行活性炭氧化物吸附實驗以確定溴化乙錠的吸附能力。17分鐘后，在作為吸附劑的表面上的溴化乙錠的吸收能力的量沒有觀察到明顯的變化。因此，在所有吸附實驗中，選擇17分鐘作為除去氧化乙苯作為吸附劑的活性炭氧化物表面的最佳時間。

　　得出實驗數(shù)據(jù)表明，研究了作為溶液吸附劑的氧化活性炭表面對溴化乙錠的吸附能力。為了通過活性炭氧化物吸附劑除去溴化乙錠，在17分鐘后選擇17分鐘作為最佳時間，在活性炭表面上溴化乙錠的吸收能力量沒有觀察到明顯的變化。pH效應的結果表明活性炭表面的高吸附量為pH8。因此，溶液pH固定在pH8。所有吸附實驗在298K溫度下進行。結果是在條件合適的情況下活性炭能對溶液中的溴化乙錠進行吸附去除。
